Kumpulan Kode Reset HP Samsung

Kode Reset HP Samsung dan Panduan Cara Unlock Ponsel Yang Terkunci ini merupakan hadiah Untuk para pembaca yang pengin tahu Bagaimana Sih cara membuka Hape Samsung Yang terkunci ?

Nah Bicara soal Kunci mengunci Atau lock dan unlock maka ini sangat komplek. Pertanyaan Saya apakah hape android samsung anda pernah mengalaminya ? Atau mungkin hape anda sering hang, sering error atau bahkan suka restart sendiri ? Jika Memang anda Sering mengalami masalah tersebut maka Cara Unlock Hape Samsung Denga Kode Reset HP samsung ini sangat diperlukan untuk dipahami dengan baik.

Cara Ini merupakan solusi bagi anda untuk cara mengatasi problem tersebut khususnya untuk hape gadget merek Samsung yang konon pemakainya sangat banyak bahkan sampai ada barang KW Palsunya Dipasaran. Sebagai catatan saja kalai misalkan hape android anda masih bisa berfungsi, sebaiknya semua data yang penting di simpan atau dibackup terlebih dahulu. Hal ini penting Karena proses reset hape Samsung ini dijamin akan menghapus data-data yang ada ponsel dan yang paling penting sebelum melakukan langkah ini adalah pastikan baterai Android anda harus dalam kondisi penuh agar tidak terjadi mati ditengah jalan.

Panduan Lengkap Cara Unlock Ponsel Yang Terkunci Dengan Kode Reset HP Samsung Semua Varian Type.

Dibawah ini ada Beberapa kode yang Insya Alloh Bermanfaat Untuk Kita Semua. Beberapa Kode Yang kami berikan Mencakup : kode reset samsung lipat,cara membuka kunci telepon samsung gt-e1272,kode standar hp samsung, cara membuka kata sandi hp samsung lipat, kode reset samsung gt-e1195, cara membuka hp samsung yang terkunci telepon, kode reset samsung duos, kode reset samsung champ dan beberapa lagi lainya. Untuk lebih lengkapnya yuk simak penjelasan dari ahlinya dibawah ini.

A. Kode RESET CODES Samsung Umum

*2767*3855# FULL Reset
*2767*2878# CUST Reset
*2767*927# WAP Reset
*2767*667# MMS Reset
*2767*36245# Email Reset

B. Kode Reset Samsung SGH V200 Unlocking

Tekan tombol power tanpa simcard dan ketik kode di bawah ini :
*2767*63342# and press green button
*2767*3855# and press green button
*2767*2878# and press green button
*2767*927# and press green button
*2767*7822573738# press button

C. Kode Reset Samsung SGH R210, T100, A300…

if code is in format *#9998*xxx#
try write in this *#0xxx#

D. Kode Reset SAMSUNG SERVICE CODE

*#06# Show IMEI
*#9999# Show Software Version
*#0837# Show Software Version (instructions)
*#0001# Show Serial Parameters
*#9125# Activates the smiley when charging
*#0523# LCD Contrast
*2767*3855# FULL E2P RESET
*2767*2878# CUSTOM E2P RESET
#*7337# UNLOCK
*2767*688# UNLOCK
*#0523# CONTRAST
*#9998*523# CONTRAST

E. Kode Reset Hape Samsung SGH-600, SGH-2100

*2767*2878# Custom EEPROM Reset
*2767*3855# Full EEPROM Reset

F. Kode Reset HP Samsung SGH C100, C110

[*#32436837#] Service code

G. Kode Reset Hape Samsung SGH X100, X600

*#8999*8378# Service Menu
#*7337# Unlock
*2767*2878# Custom E2P Reset:
“*2767*927#” WAP Reset
*2767*3855# Full E2P Reset:

H. Kode Reset Android Samsung SGH E700

*2767*688# remove USER CODE and SIMLOCK

I. Kode Reset SGH S500 Unlocking

*2767*MVT# (*2767*688#) E2P MVT Reset
*#SIMLOCK# (*#7465625#)

J. Kode Reset SGH A800

*#8999*8378# Service menu
*2767*637# Unlock.

Biasanya Cara Unlock Ponsel Yang Terkunci Dengan Kode Reset HP Samsung diatas akan melakukan reset SP-LOCK ! Selain itu IMEI Hape Android Anda juga akan diganti menjadi 447967-89-400044-0 .

Jadi Selamat Berkreasi Dengan Ujicoba in.

Cara Factory Reset & Hard Reset HP NOKIA, Lengkap!

Walau tertinggal jauh, saat ini NOKIA sudah mulai bangkit dan dikembangkan dengan sistem operasi Android. Indonesia menjadi salah satu pangsa pasar dari NOKIA itu sendiri.

Dimulai dari tahun 2017, NOKIA menghadirkan beberapa seri menarik seperti NOKIA 3, 5, dan 7, kemudian dilanjutkan dengan seri – seri lainnya.

Namun sayangnya, tidak menutup kemungkinan karena semakin banyaknya pengguna, tentunya ada sebagian yang mengalami masalah terkait pada sistem Android pada NOKIA. Seperti misalnya, aplikasi yang memunculkan pesan error,tidak bisa dibuka, lupa pola kunciatau Kata Sandi Layar, dan lainnya.

Dan untuk mengatasi masalah tersebut, pengguna bisa melakukan factory reset atau hard reset NOKIA melalui menu Recovery Mode. Penasaran bagaimana caranya, simak ulasan lengkapnya berikut ini.

Metode Hard Reset :

Factory Reset HP NOKIA

Factory Reset merupakan metodePengembalian Smartphone Ke Pengaturan Pabrikan. Cara ini bisa menjadi solusi ketika terjadi banyaknya masalah pada smartphone NOKIA anda.

Salah satu masalahnya semisal, smartphone terasa sangat lemot atau lambat, aplikasi banyak yang macet dan error, dan masalah – masalah lainnya.

Bagi anda yang tertarik untuk melakukan Factory Reset, pastikan untuk melakukan backup pada semua data yang ada. Dan berikut Langkah – Langkah Factory Reset HP NOKIA ….

• Buka menu Setelan » Sistem » Opsi Setel Ulang » Hapus Semua Data (Reset Ke Setelan Pabrik) » Kemudian tap “Setel Ulang Telepon”.

NOTE : Metode di atas saya lakukan pada Smartphone NOKIA dengan sistem operasi Android Oreo v8.1.0. Jika anda menggunakan Smartphone beda sistem, anda bisa menyesuaikan sendiri metodenya.

Hard Reset HP NOKIA

Selain Factory Reset, Hard Reset juga bisa menjadi solusi anda ketika terjadi masalah pada sistem android anda. Atau bisa juga menjadi solusi saat anda lupa pola kunci atau kata sandi layar.

Sebenarnya ada cara lain dalam mengatasi lupa pola kunci, yakni dengan login ke akun Google. Namun jika anda sendiri lupa dengan akun google, maka tidak ada cara lain selain Hard Reset.

Berikut Langkah – Langkah Hard Reset HP NOKIA yang dapat anda ikuti.

1. Pastikan HP NOKIA anda terhubung dengan charger dan berada pada posisi Off atau Mati.
2. Selanjutnya, untuk masuk pada menu Recovery Mode, anda bisa tekan tombol “Power + Volume Up” selama beberapa saat sampai nantinya muncul logo Powered By Android dan nantinya anda akan masuk pada menu Android RecoveryHP NOKIA.
3. Untuk melakukan Hard Reset, anda bisa pilih “Wipe Data/ Factory Reset”, kemudian lanjutkan dengan memilih“Yes — Delete All Data”.Tunggu sampai proses Hard Reset selesai dan berhasil.
4. Jika sudah, anda bisa pilih“Reboot System Now” dan nantinya smartphone anda akan restart.
5. Jika sudah, anda bisa melakukan setup ulang smartphone NOKIA anda mulai dari awal. Cukup mudah bukan!
6. Selesai.

*NOTE :

• Gunakan tombol Volume Up dan Down untuk Navigasi ke atas dan ke bawah.
• Gunakan tombol Power untuk memilih menu.

Metode Hard Reset diatas dapat anda lakukan pada semua perangkat NOKIA Android seperti NOKIA 1, 2, 3, 5, 6, 7 Plus, 8, 8 Sirocco, dan tipe – tipe lainnya.

Dengan adanya metode diatas, diharapkan apapun masalah yang terjadi pada HP NOKIA anda dapat teratasi dengan baik.

Akhir Kata,

Demikian ulasan singkat dari saya mengenai Cara Melakukan Hard Reset HP NOKIA Lupa Pola Kunci, semoga bisa membantu dan bermanfaat.

Jika ada sesuatu yang ingin anda tanyakan terkait masalah pada HP NOKIA, silahkan tulis melalui kolom komentar yang ada dibawah ini. Terima kasih dan selamat mencoba!

FIX BASEBAND & IMEI SM-J120G

FIX BASEBAND & IMEI SM-J120G AFTER CHANGE IC EMMC WITHOUT MODEM BACKUP

TOOL :
- BST DONGLE
- Z3X

STEP2:
- Root dulu terlebih dahulu hpnya
- aktifkan mode debug dan ceklis oem unlock
- buka BST dongle pilih type J120G,lanjut ke tab SERVICE ,klik scan bila sudah terbaca lanjut pilih WIPE EFS (lihat pada gambar 1)
- jika sudah terwipe maka otomatis baseband akan nongol,dan bar sinyalpun keluar dan keluarlah imei cantik (jgn di restart hpnya)
- lanjut write default efs (lihat pada gambar 2) hh otomatis reboot dan bar sinyal kembali bulat (hmm jgn panik,biarkan saja)
- lanjut write/flash file EFS,pada tab FLASH (lihat pada gambar 3) file EFS ambil pada folder BST yg terbackup otomatis pada saat wipe EFS sebelumnya
- namun sinyal bar tetap bulat (biarkan terserah apa maunya,jangan syochk yahh)

- Lanjut buka Z3X pilih type J120G - tab Backup - ADB klik sampai terbaca -lanjut write NV DATA (download pada link tautan di bawah) (lihat pada gambar 4)
- maka hh akan reboot otomatis dan bar sinyalpun kembali ,namun sinyal masih panggilan darurat (kan imeinya masih cantik?? terus caranya ,lanjut)
- masih pada tab backup klik write CERT (download juga pada tautan link di bawah) (lihat pada gambar 5)
- maka imeipun akan keluar sebagaimana mestinya mengikuti cert
cek kartu maka sinyalpun seharusnya keluar (sempurna)

DONE (ngertos mboten,ya kudu ngertos)
PAHAM ORA PAHAM KUDU PAHAM

link NV DATA & CERT download pada tautan di bawah :

DRK Repair Tool V1.

Cara Memperbaiki Samsung Device Root Key Security (DRK)?

1. Extrak "Perbaikan 123 Keamanan (DRK)"

2. Buka file pengaturan utama "DRK Tool".

3. Sambungkan Hp Ke PC VIA Kabel USB.

4. Kemudian Klik "Refresh" Dan Pilih COMPORT.

5. Setelah Terdeteksi Perangkat Nya Klik "Perbaikan Keamanan (DRK)".

6. Device Root Key Security 100% Perbaiki Selesai.Enjoy!

UNDUH:

 123 rSecurity (DRK) d Repair  (Gdrive)

solusi samsung j2 prime not charging ( di ces tidak menyimpan )

Berikut ini akan saya share solusi samsung j2 prime not charging dari group teknisi,kondisi hp dicas posisi mati tidak ada respon namun apabila posisi hidup ada petir tapi tidak nambah

langsung saja buang C ketiganya.

ingat, mungkin masalah sama tapi bisa juga berbeda cara penanganan nya setiap hape. kalau setelah C di buang tetap tidak bisa menyimpan di batray, bisa kemungkinan ic charger atau komponen yang lainnya.

jadi harus fokus dan teliti untuk memperbaiki di setiap kasus yang ada.

trimakasih sudah mampir di blog kami.

sallam sukses....

Cara Convert .IMG ke .TAR.MD5 untuk Flash Odin samsung

Sebagai user smartphone android Samsung tentu mengenal dan pernah menggunakan Odin untuk urusan penginstalan (flash) suatu Firmware atau custom ROM di android sobat. Atau menginstal file-file kecil lainnya seperti recovery, kernel, file PIT partition ataupun file root yang mana sebagian besar file tersebut harus memiliki format jenis .taratau .tar.md5 agar Odin dapat menginstalnya.

Jika sobat pernah mengekstrak firmware, disitu akan menjumpai beberapa file didalamnya dengan format .img (contoh: recovery.img dan boot.img). Beberapa custom recovery seperti CWM dan TWRP juga terkadang ditemukan dengan format yang sama dan jenis format ini belum mendukung untuk diinstal menggunakan Odin. Jalan satu-satunya kita harus merubah formatnya lebih dulu dengan cara convert .img menjadi .tar.md5 supaya nanti Odin dapat membaca dan menginstal file tersebut.

Convert .img to .tar.md5

Ada salah satu tool komputer yang mampu convert file jenis format .img menjadi .tar.md5 dengan sekali klik.
Tool ini buatan mkh.mourad salah satu member XDA forum. Tak butuh waktu lama recovery.tar.md5 sudah siap diflash menggunakan Odin.

1. Download Tar Tool Odin3, link ada dibawah.

2. Extract Tar Tool Odin3 dan simpan di komputer windows sobat.

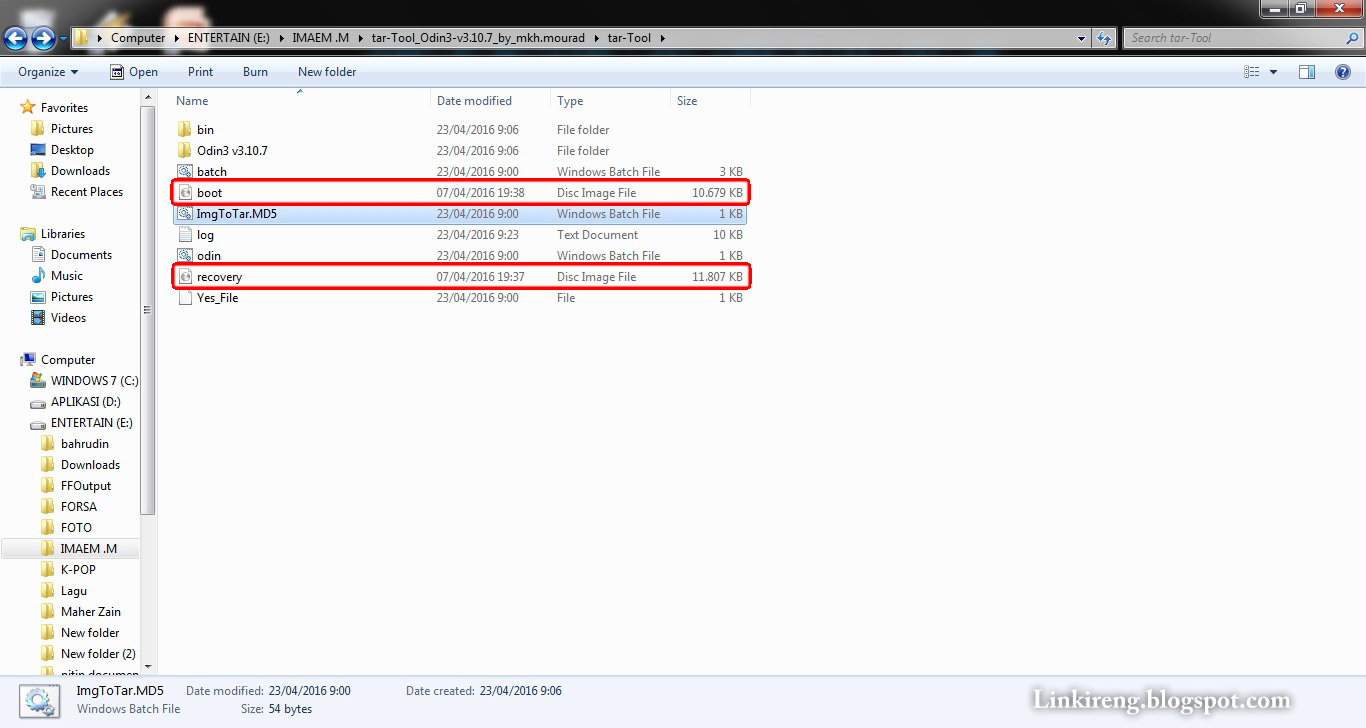

3. Pindahkan file .img yang akan di convert, misal CWM recovery atau kernel dan letakkan satu folder bersama file batch didalam folder extract tadi.

4. Rename sesuai nama aslinya, contoh dari recovery_blablabla.img menjadi recovery.img begitu juga kernel.img menjadi boot.img

5. Double klik atau jalankan ImgToTar.MD5 (batch file) dan CMD akan terbuka dilayar untuk tryproses convert.

6. Hanya hitungan detik, recovery.tar.md5 dan boot.tar.md5 sudah selesai dibuat dan siap di flash dengan Odin.

Dengan Tool ini Sobat juga bisa mengconvert, menggabungkan beberapa file sekaligus yang diletakkan dibeberapa direktori atau folder seperti modem.bin, recovery.img dan boot.img yang kemudian nanti hasil convert bisa diambil dari folder AllFiles. Untuk proses flashing sendiri direkomendasikan memakai Odin3 v3.10.7.

Tar Tool Odin3 mirror link - thread asli

SELAMAT MENCOBA......

An error has occurred while updating

An error has occurred while updating the device software Use the Emergency recovery function in the Smart Switch PC software. (FIX)

Biasanya error seperti ini terjadi pada Samsung series 2016 bisa karena kesalahan saat bypass FRP atau gagal dalam proses flashing.

Dan bagi yg FRP lock nya enable pasti tidak akan jalan atau error bila di flash ulang,
untuk yg mengalami kasus seperti ini juga, dan error saat di repair menggunakan Smart Switch PC software, bisa ikutin tutorial di bawah ini, langsung aja gaess...




DOWNLOAD LINK:
https://drive.google.com/file/d/1DzbSrj3hDv2t8Izqowy64XifswKxezMd/view?usp=drivesdk

Password RAR: ada di dalam folder


NB: Wajib punya Firmware Samsung sesuai dengan tipe hp yg akan di repair
(ekstensi File .MD5)


CARANYA:

Ekstrak/Unzip file yg sudah di download di link diatas

kemudian Ekstrak/Unzip "IMG to MD5.zip" terserah mau dimana saja.

hasil setelah di ekstrak:


lalu Ekstrak/Unzip file MD5 yg sesuai dengan tipe hp Samsung yg akan di repair,
ekstrak menggunakan 7zip.


kemudian buka hasil ekstrak file MD5 tadi ada beberapa file berformat IMG seperti system.img,
hidden.img, boot.img, recovery.img dsb.

 lihat gambar:

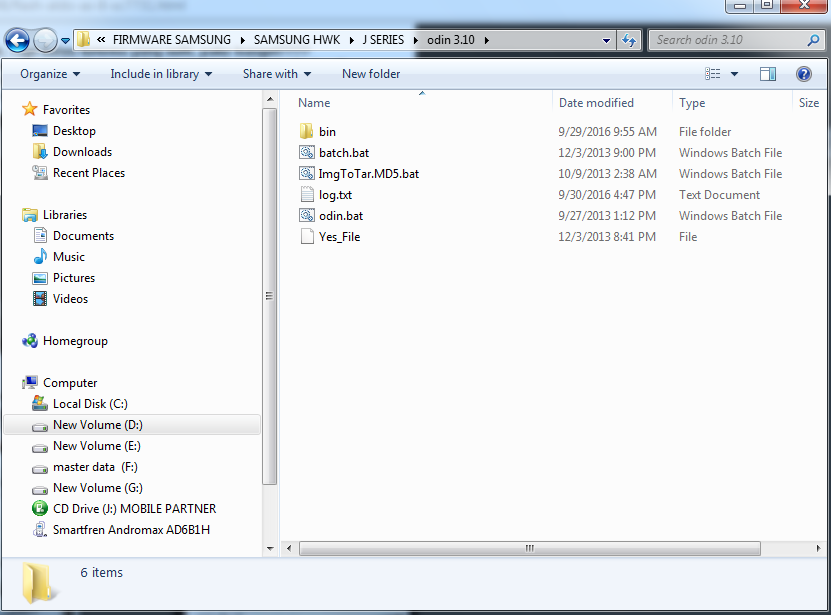

copy "recovery.img" ke folder "IMG to MD5.zip" tadi sesudah di ekstrak.

setelah di copy:

kemudian jalankan  "ImgToTar.MD5.bat" cmd akan otomatis terbuka dan tertutup lagi

kemudian lihat file "recovery.img" tadi sudah berubah menjadi "recovery.tar.md5"

lihat gambar:

file "recovery.tar.md5" ini yg akan kita gunakan untuk flashing via odin.

matikan hp samsung yg akan di repair, tunggu 10 detik, tekan tombol vol- + home + power secara bersamaan dilanjutkan dengan menekan tombol vol+ untuk masuk ke download mode

setelah masuk ke download mode sambungkan hp ke pc menggunakan kabel data

kemudian  Ekstrak/Unzip "Odin3 v3.10.7.zip" terserah dimana saja, kemudian buka "Odin3 v3.10.7.exe" lihat di device manager, pastikan hp telah connect, dan klik "AP" kemudian cari dimana file "recovery.tar.md5" disimpan, contohnyaa

lihat gambar:

 hilangkan centang di "repartition" kemudian klik start dan otomatis flashing akan berjalan

setelah ada keterangan sukses di Odin kemudian cek hp akan restart dan masuk recovery mode

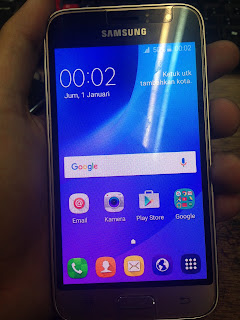

tinggal pilih "Reboot system" di recovery mode dan hp akan booting normal. selesaiiii.....

USB Driver cari sendiri yaa di OM GOOGLE banyak kok:)

NB: setelah melakukan cara diatas di butuhkan BYPASS FRP agar hp bisa normal, dan bagi yg bootloop setelah mengikuti cara diatas bisa diulang dengan mengganti "recovery.img" dengan "system.img" caranya sama seperti tutorial diatas..

JUMPER ANTENA SINYAL LENOVO P90

HP lenovo adalah salah satu product buatan pabrikan china, selain lenovo juga masih banyak product" HP made in china.

tentunya lenovo juga mempunyai fans tersendiri di pasaran dunia per hapean.

jika hape kita yang sayangi tiba" rusak apalagi tidak ada sinyal dari salah satu provider simcard yang kita pasang di hape yang kita sayangi, maka hape kita terasa tiada guna.

maka dari itu kita kali ini akan membongkar sedikit permasalahan dari hape lenovo P90 tengtang per sinyalan.

di bawah ini sudah saya kasih lihat gambar dari jalur antena hape lenovo P90 yang hilang sinyal...

semoga bermanfa'at.

Test Point Redmi 3 /ido

saat semua sudah di coba

Baik itu dengan mode fastboot tapi masih gagal flashing,recovery mode corupt,lantaran bulak/ik twrp yang selalu ilang,yg mengakibatkan power up anda ga berfungsi,

Mao flashing dengan mode 9008 tp kesulitan akses opsi terakhir dengan test poin
Atau bisa karena hardbrick
Yuk di simak

Pic 1✓
Berikut cara test point pada redmi 3/ido
2 titik test point yg harus di koneksikan
Disini saya menggunakan pinset sebagai penghubung 2 titik tsb.

Pic 2✓
Hubungan usb ke pc dan hh agan
Cabut socket batre,

Pic 3✓
Hubungan ke dua titik tsb dengan menggunakan pinset,

sambil memasang soket batre (artinya saat menjumper 2 titik test point soket batre dalam keadaan terlepas)
Cek device manager jika di port usb sudah ke baca 9008,waktu nya flashing
Mao downgarde/upgrade miui,silahkan




-semoga bermanfaat-

Fungsi power supply dan cara analisa kerusakan pada hape

Fungsi  power supply

1.    Sebagai alat charger

         Solusi :

Setting voltage power supply sesuai dengan voltage out put TC ( Travel Charger ).

Colokkan kabel TC power supply pada hand phone

2.    Sebagai alat kejut batrei
         Solusi :

Setting voltage power supply ke 12V kemudian matikan.

Colokkan kabel ( + ) PS pada ( + ) batrei, kabel ( - ) PS pada ( - ) batrei.

Hidupkan power supply, maka proses pengejutan batrei berlangsung dan tunggu sampai turun dua setrip

3.    Sebagai pengganti tegangan voltage

    Untuk menganalisa kerusakan hand phone melalui test point diperlukan tegangan batrei. Sebagai pengganti tegangan batrei tersebut kita bias menggunakan power supply.

         Solusi :

Jumper parallel mesin / PCB bagian ( BSI, Btem dan - ) dan beri kabel sebagai tempat colokan pada Vbatt.

Setting voltage power supply sesuai tegangan batrei. Matikan dan colokkan kabel merah pada ( + ) dan hitam pada ( - )

Hidupkan power supply dan tekan switch on/off hand phone

4.    Sebagai analisa kerusakan hend phone
Pada posisi hand phone normal, apabila kita uji menggunakan power supply maka tegangan yang dihasilkan akan menunjukkan nilai tegangan yang naik turun antara 0,15 sampai dengan 0,2

         Solusi :

Setting voltage power supply sesuai tegangan batrei, kemudian matikan

Colokkan kabel power supply pada konektor batrei sesuai dengan tempatnya

Hidupkan power supply, tekan switch on/off hand phone dan analisa pergerakan jarum amper power supply,

sebagai berikut :

           a.    Pergerakan jarum amper pada posisi 0,15 merupakan posisi Power.Trouble Shooting :

                 - Jika switch on / off ditekan jarum amper naik dan langsung turun ke 0, IC Power bermasalah

                 - Jika switch on / off ditekan jarum amper naik, diam lalu turun ke 0 atau diam terus diatas 0,  kasus memori program

                - Jika switch on / off ditekan jarum amper naik turun-naik turun tetapi handphon tidak memberikan tanda - tanda kehidupan kasus memori program

                 - Jika switch on/off ditekan jarum amper diam tidak bergerak.
                          Cek :
                  - Switch on/off.
                  - Jalur on/off
                  - Tegangan pada resistor on/off
           b.    Pergerakan jarum amper pada posisi 0,25 merupakan posisi CPU
           c.    Pergerakan jarum amper pada posisi 0,17 merupakan posisi RX ( reiceiver / penerimaan)
           d.    Pergerakan jarum amper pada posisi 0,13 merupakan posisi TX ( transmitter ) Jarum amper udah ada nilai tegangan sebelum switch on/off ditekan berarti konslet.

cara analisa kerusakan pada hp

  Ponsel mati bisa disebabkan oleh Hardware dan Software
Langkah awal pengecekan dengan power suply, apakah ponsel mati ada di Hw or Sw.

Caranya:

Pasang kabel dari power supply ke konektor battery ponsel sebanyak minimal 3 kabel, dengan urutan negatip, BSI dan positip. (warna hitam, hijau dan merah)- Arahkan volt pada power supply 3,6 V (atau sesuai Hp-nya dengan toleransi 0,5 V). Ponsel dalam keadaan off, lalu tekan tombol on. Bila amper saat ditekan tombol on, diam saja berarti ada problem pada hardware nya (HW), maka perlu dilakukan pengecekan dari komponen on/off sampai pada battery. Bila amper saat ditekan tombol on, naik sekitar -+ 50 mA, maka problem yang terjadi adalah masalah software (SW), maka yang perlu dilakukan adalah HP diprogram ulang (flash) atau program diupgrade ke versi yang lebih tinggi.

Deteksi dengan PS:

Deteksi 1
Power on gagal, sewaktu on/off Power Suply di tekan short Amphere&Voltage yaitu ke titik ‘0’ Analisis:Terjadi short pada komponen-komponen yang dihubungkan langsung ke V Battery, yaitu IC PA, IC Charging, IC UI Regulator dan Ccont.
Tindakan:Angkat Pin1 dari IC UI jika masih short angkat IC PA dan seterusnya. Sampai tidak terjadi short. Bila normal maka ganti IC yang menyebabkan short.

Deteksi 2
Switch ditekan Amphere pada DC Power Supply tidak ada reaksi, sewaktu kabel (+) dibalik short.
Analisis:Terjadi kerusakan pada on/offTerjadi putus jalur pada on/offTerjadi kerusakan pada IC Power Supply (Ccont)
Tindakan:Ukur Switch on/offUkur jalur pada on/off dengan memperhatikan skema jalur on/offJika semua OK maka kerusakan ada pada Ccont, panaskan jika tak mau maka gani sampai terdapat tegangan Amphere naik.

Deteksi 3
Switch ditekan Amphere menunjukkan tren naik dari 0 sampai 20-50 mA dan stabil disitu.
Analisis:Ccont telah memberikan tegangan tetapi berhenti perintahnya. Biasanya HP hilang data program. IC Flash rusak , IC Cobba rusak
Tindakan:Gunakan software untuk memprogram ulang ponsel sesuai dengan tipenya. Biasanya ponsel akan normal kembali, jika tidak maka perbaiki IC Flash, Cobba dan terakhir CPU.

Deteksi 4
Switch ditekan, Amphere pada DC Power Supply tidak ada reaksi sewaktu kabel (+) dibalik tidak terjadi short.
Analisis:Terjadi putus jalur (+) pada battery sehingga tidak masuk arus ponsel
Tindakan:Perhatikan skema jalur (+) lalu gunakan teknik jumper pada jalur yang putus

Deteksi 5
Swicth ditekan, Amphere pada DC Power Supply menunjukkan 1 – 2 A dan stabil disitu.
Analisis:Terjadi kebocoran arus yang disebabkan kapasitor atau komponen yang ambil arus langsung ke V Battery.
Tindakan:Isolasi komponen-komponen yang diambil arus langsung ke V Battery.

Deteksi 6
Switch ditekan, amphere menunjukkan 50 mA – 1 A dan stabil disitu.
Analisis:Terjadi unsolder pada komponen diluar. Komponen yang di ambil arus langsung ke V Battery.
Tindakan:Panaskan IC nya lalu coba diganti

Deteksi 7
Switch belum ditekan telah terjadi short (voltage turun ke 0)
Analisis:Terjadi short pada jalur V Battery
Tindakan:Lepaskan komponen-komponen yang merupakan jalur V Battery, satu persatu.

Deteksi 8
Switch ditekan Amphere naik menunjukkan tidak stabil lalu kambali ke 0
Analisis:Terjadi tidak normal pada sistem clock (RTC)
Tindakan:Isolasi komponen rangkaian clock (RTC)

Cara menganalisa IC yang short

Ada 2 macam jenis kerusakan IC akibat short atau konslet :

1. Sebelum tekan sakelar on off
Ciri cirinya : ukur bagian dikonektor batre jika arus naik bolak balik entah full atau tidak
Akibat short :
1. Ponsel mati total
2. Ponsel hidup tapi batre jadi boros
-Jalur yang perlu dicek adalah : Jalur vbat dari conector batre ke IC power.
Misalnya kapasitor, pa, ic lampu, ic dering, pokoknya semua capasitor atau ic yg menggunakan vbatt

2. Short setelah tekan saklar on off
Ciri cirinya : hape tdk short saat di cek menggunakan multitester atau DC power, namun pada saat tekan saklar arus langsung naik tinggi dan biasanya diikuti dgn panasnya salah satu ic (biasanya IC CPU/IC power)

Akibat short : hape biasanya mati total
-Jalur yang perlu dicek :
1. Semua tegangan yg dikeluarkan oleh IC power, misalnya pada wd2, jalur tegangan vana, vcore, vflash1, vr3, vio
2. Semua IC yg menggunakan tegangan kerja tersebut.

Cara pengecekan IC yang short :
1. gunakan DC power supply dan set pada voltase 3,6v
2. Hubungkan kabel DC power dgn koneksi batre hp lalu tekan switch on off
3. sentuh ic bisa menggunakan tangan
4. anda akan merasakan sedikit panas pada ic yg short
5. lepas ic yg terasa agak panas dan ganti dgn yg tidak short

Catatan : tidak berlaku kalau yg short terjadi pada resistor dan kapasistor, pada saat kita sentuh yg panas cpu dan UEM tidak selamanya jika ke 2 ic itu yg panas, maka saran saya jika UEM atau CPU short jgn terburu buru utk mengangkatnya, karena sangat sering terjadi, justru yg short bukan kedua ic tersebut tapi vbat yg menuju ke2 ic itu. Paling sering terjadi malah shortnya di capasitor, dan resistor vbatnya yang ada disekitar UEM ataupun disekitar tegangan kerja yg ada di CPU
