SOLUSI PSU (CHARGER) BOCOR DAN NYETRUM

 Terkadang kita waktu nge-ces hape, laptop, dll yan berhubungan dengan arus listrik yang besar seperti di 220volt tangan kita kesetrum dan terkejut meskipun setrum yang di timbulkan kecil dan tidak seperti aliran langsung listrik di 220vac. tetapi hal itu cukup dan pasti mengkagetkan kita dan akan menjadikan khawatir kalau setrum nya akan menjadi besar dikarenakan adanya ke bocoran di PSU (CHARGER) tersebut.

kali ini saya akan memberikan solusi yang gampang dan mudah untuk mengatasi kebocoran arus dan mudah supaya diwaktu kita menggunakan PSU (CHARGER) tidak kesetrum lagi dikarenakan adanya kebocoran listrik.

PSU (CHARGER)







PSU (CHARGER) 12VDC 5AMP



Untuk cara kali ini bisa di terapkan di semua PSU (CHARGER) yang modelnya seperti di gambar diatas, yang sering terjadi kasus terjadinya arus bocor di PSU (CHARGER) model LAPTOP, HAPE, STB SET TOP BOX, ROUTER/MODEM WI-FI DLL.

gambar di atas adalah contoh dimana PSU (CHARGER) yang sering mengalami terjadinya kebocoran arus dan yang dilingkari dengan warna hitam itu adalah penyebab utamanya yang sering bocor dan rusak sehingga sewaktu kita pegang ujung PSU (CHARGER) mengalami kesetrum.

untuk mengatasi nya cukup mudah yaitu dengan melepas atau memotong jalur nya yang menyambung ke output PSU(CHARGER) tersebut. untuk letak komponen tersebut biasanya berdekatan dengan travo output PSU (CHARGER) , baik di charger hape ataupun laptop dll. komponen yang dilingkari itu condensator arus dan disampingnya ada komponen kotak kecil itu jarang bermasalah. jadi yang perlu di cabut atau yang perlu dipotong jalurnya hanya yang warna biru yang di tandai dengan lingkaran warna hitam.

gambar di atas adalah contoh dimana jalurnya saya potong dan untuk komponen nya tidak saya cabut.

perhatikan gambar yang ada di atas yang saya lingkari dengan warna hitam.

itu adalah solusi dimana kalau kita tidak mempunyai solder maka cukup dengan memotong jalur nya saja. dan sebelum dipotong usahakan menghilangkan cat terlebih dahulu supaya kita benar-benar bisa memastikan bahwa jalurnya perpotong dengan benar.

semoga bermanfa'at......

cukup sekian dan terimakasih........

FUNGSI KIPAS ANGIN UNTUK STB (SET TOP BOX)

 Sobat IA PHONE, kali ini saya mau berbagi bagaimana caranya supaya STB (SET TOP BOX) yang kita miliki supaya awet dan tahan lama. tidak dipungkiri bahwa saat ini sudah memasuki dunia siaran digital dan siaran analog pelan-pelan mulai ditinggalkan.

sering terjadi dan kita ketahui bahwa STB (SET TOP BOX) sudah banyak yang rusak alias matot atau mati total meskipun STB tersebut bisa dikatakan masih baru. dan kita sebagai pemakai juga harus mengetahui ke unggulan dan kelemahan di STB tersebut.

keunggulan dari STB tentu saja bisa menangkap siaran yan sudah digital, gambar atau video dan suara tentunya jelas lebih jernih dan bagus berkuwalitas HD. tetapi kita juga harus tau kelemahan dari STB tersebut adalah cepat panas dan mudah overhead dikarenakan kinerja yang berat yang dimana komponen di dalam STB harus bekerja dan mengolah siaran yang ditangkap menjadi siaran digital yang jernih dan bagus.

untuk pendingin yang digunakan rata-rata kecil untuk ukuran aluminium nya dan tentunya kurang sempurna untuk menyerap panas yang dihasilkan dari kinerja komponen yang ada di STB tersebut.

untuk itu kita perlu menambahkan yang namanya KIPAS ANGIN untuk membantu menurunkan panas yang ada di komponen STB tersebut. supaya komponen STB yang kita mliki bisa awet dan ber umur panjang.

gambar STB dengan pendingin

gambar di atas kita bisa lihat bahwa di dalam STB memang sudah ada pendingin dan kecil untuk ukurannya. jadi kita bisa melihat bahwa dengan ukuran segitu kecil pasti akan tetap panas untuk komponen IC yang ada didalam STB tersebut.

untuk menambahkan KIPAS ANGIN kita bisa mengambil arus (+) dari kaki elko yang ditandai dengan lingkaran merah. kalau kita mengambil arus (+) dari kaki elko yg dilingkari yang ada didalam STB berarti kita juga harus menggunakan KIPAS ANGIN yang menggunakan arus 5volt karena STB kebanyakan menggunakn arus 5volt. kalau KIPAS ANGIN yang kita gunakan 12 volt arus nya maka kita harus membuat sumberdaya lagi dari luar STB untuk bisa menggerakkan KIPAS ANGIN tersebut.

gambar di atas adalah contoh pemasangan KIPAS ANGIN di STB yang di pasang di bawahnya STB.

untuk pemasangan KIPAS ANGIN di STB di usahakan dekat dan bisa langsung mengenai pendingin yang ada di dalam STB tersebut supaya komponen IC tidak terlalu panans dan cepat rusak karena overhead.

sekian untuk tutorial dan cara pemasangan KIPAS ANGIN untuk STB supaya awet dan berumur panjang.

TERIMAKASIH DAN SELAMAT MENCOBA

MENGGATI IC/TRANSISTOR BOOSTER TAFFWARE YANG RUSAK



Booster TV DIGITAL UHF yang bermerek TAFFWARE memang sudah banyak yang di jual di pasaran dengan harga yang murah. selain harga nya yang murah dan bentuknya yang simpel dan kecil namun booster ini kepekaan untuk menangkap siaran tv digital cukup memuaskan.

selain booster ini kecil dan simpel booster ini cukup menggunakan 5VDC sebagai sumber tenaga nya untuk mengoperasikan booster itu sendiri.

jadi untuk tenaga yang kecil bisa di ambilkan dari charger hape atau USB yang ada di TV / STB tersebut.

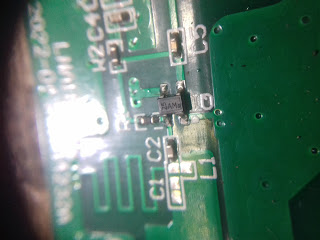

gambar di atas adalah gambar asli dari rangkaian booster tv digital merk TAFAWARE. booster di atas mati total dan tidak bisa digunakan lagi untuk menangkap siaran tv digital.

pada booster bawaan dari taffware menggunakan ic/transistor berkaki 4 yang dimana terdiri dari kaki input 1 kaki, output 1 kaki, dan ground 2 kaki.

yang sering rusak dan mati total dari booster diatas adalah terletak di ic/transistor nya.

dan gambar diatas adalah dimana booster sudah di service dan di ganti ic/transistornya yg rusak dengan ic/transistor berkaki 3.

dan di bagian B+/VCC nya di tambahin dengan elko 10volt.

sekian dulu untuk tutorial nya dan service booster taffware yang rusak.

semoga bermanfa'at
